Dokumentacja techniczna podnośnika koszowego CTE ZED 23.3 JHV
DANE TECHNICZNE CTE ZED 23.3 JHV
OCHRONA KONTROLEK
Aby zagwarantować ochronę stacji sterującej, zaprojektowaliśmy nowy panel sterujący, który dzięki swojemu specjalnemu nachyleniu i osłonie, zapobiega uszkodzeniom spowodowanym czynnikami zewnętrznymi.
CZYSZCZENIE BELKI
W naszych platformach ruchomych zarówno siłownik wysuwany, jak i układ elektryczny i hydrauliczny znajdują się wewnątrz ramienia, zabezpieczone przed warunkami atmosferycznymi i zanieczyszczeniami.
W przypadku wystawienia ich na działanie czynników atmosferycznych (deszcz, zimno, upał, śnieg) i zanieczyszczeń (wapno, farba, gałęzie itp.) uległyby zniszczeniu, krótszej trwałości i zwiększeniu kosztów konserwacji.
Instalacja elektryczna oraz sieć trakcyjna umieszczone wewnątrz ramienia są zabezpieczone przed zaczepieniem o inne elementy podczas pracy.
WSZECHSTRONNOŚĆ STEROWANIA
Podwójny panel sterujący z tymi samymi funkcjami na ziemi i w koszu ze sterowaniem proporcjonalnym.
STABILNOŚĆ NA WYSOKOŚCI
Ramię gwarantuje pełną stabilność operatora w koszu.
DOSTĘP DO „UJEMNEGO KĄTA PRACY”
Wysięgnik umożliwia łatwy dostęp do trudno dostępnych miejsc, które wymagają ujemnego kąta pracy.
zobacz SYSTEM S3 EVO ⎘
S3 EVO to ewolucja Smart Stability System – S3, systemu zarządzania platformą powietrzną. System S3 EVO udostępnia nowe funkcje, które pozwalają skonfigurować platformę według potrzeb klienta, zwiększając produktywność i łatwość obsługi.
POŁĄCZENIE CTE
Zintegrowany system zarządzania dla wszystkich modeli CTE wyposażonych w inteligentny system stabilizacji S3 EVO. Dzięki CTE Connect poprzez połączenie danych możliwe jest:
– zdalny dostęp do diagnostyki
– geolokalizuj pojazd, nawet jeśli jest w ruchu
– zdalnie ustawić niektóre parametry pracy, np. w połączeniu z systemem Virtual Roof
– zarządzaj platformami przez klienta, dla funkcji zarządzania flotą, ze spersonalizowanym użytkownikiem i hasłem
CTE ZED 23.3 JHV - wszechstronność i najlepsza technologia wraz z S3 EVO to maksymalne bezpieczeństwo pracy i jej ułatwienie.
CTE ZED 23.3 JHV
• Podwójny pantograf + ramię teleskopowe z jednym wysuwem + wysięgnik
• Ruch pantografu za pomocą korbowodów
• Obrót wieży ±640°
• Obsługiwane jednocześnie proporcjonalne sterowanie elektrohydrauliczne z kosza i z ziemi, z ruchami przyspieszającymi i zmniejszającymi prędkoś
w celu zapewnienia płynniejszej kontroli manewrów
• Uruchamianie/zatrzymywanie silnika z kosza
• Automatyczna regulacja obrotów silnika
• Antypoślizgowa aluminiowa platforma
• Gondola aluminiowa 1400x700x1100 mm
• Hydrauliczny obrót kosza 90° + 90°
• Hydrauliczne poziomowanie kosza platformowego
• 4 stabilizatory hydrauliczne o zmiennej konfiguracji z czujnikami kontaktu z podłożem
• Zmienna stabilizacja dzięki inteligentnemu systemowi stabilizacji S3 EVO
• Elektroniczny system zarządzania CAN BUS
• Przewodowy panel zdalnego sterowania obsługiwany z ziemi
• Komórka obciążeniowa
*zasięg i wysokość robocza mogą się różnić o ± 3% w zależności od warunków produkcji i pracy.
CTE ZED 23.3 JHV na IVECO
WIDOK OGÓLNY CTE ZED 23.3 JHV na IVECO
STABILOŚĆ CTE ZED 23.3 JHV na IVECO
CTE ZED 23.3 JHV STABILOŚĆ na IVECO
OBSZAR PRACY CTE ZED 23.3 JHV na IVECO
CTE ZED 23.3 JHV OBSZAR PRACY na IVECO

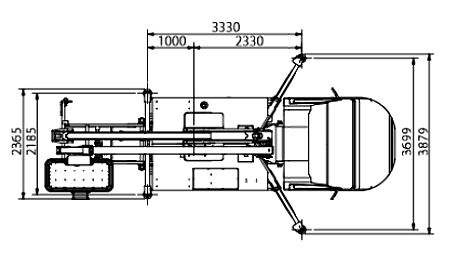

WYMIARY CTE ZED 23.3 JHV na IVECO
CTE ZED 23.3 JHV WYMIARY na IVECO
WYMIARY CTE ZED 23.3 JHV na IVECO
CTE ZED 23.3 JHV WYMIARY na IVECO
WYMIARY CTE ZED 23.3 JHV na IVECO
WYMIARY CTE ZED 23.3 JHV na IVECO
CTE ZED 23.3 JHV on IVECO
CTE ZED 23.3 JH on NISSAN
the official video from CTE on w3 go-lift.eu
aktywne wszystkie standardowe przyciski
CTE ZED 23.3 JHV on IVECO Daily - the official video
Platforma przegubowa CTE ZED 23.3 JHV montowana na Iveco Daily
CTE ZED 23.3 JH on NISSAN - the official video
Platforma przegubowa CTE ZED 23.3 JH montowana na samochodzie ciężarowym Nissan
